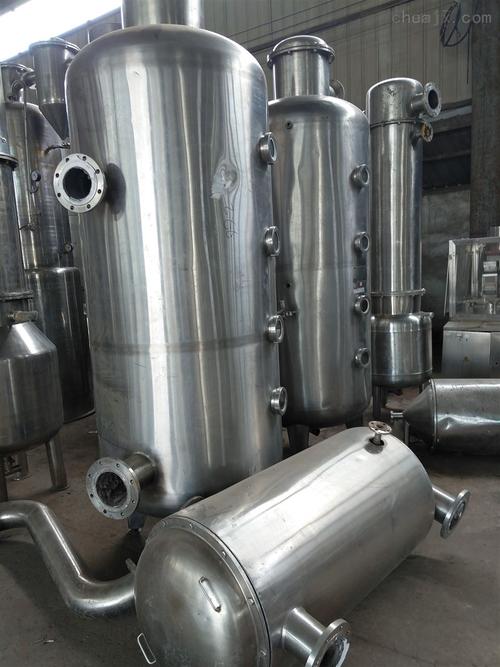

蒸发结晶器(蒸发结晶器)

结晶器的强制循环

一种晶浆循环式连续结晶器（图1）。操作时,料液自循环管下部加入，与离开结晶室底部的晶浆混合后，由泵送往加热室。晶浆在加热室内升温（通常为2～6℃），但不发生蒸发。热晶浆进入结晶室后沸腾，使溶液达到过饱和状态，于是部分溶质沉积在悬浮晶粒表面上，使晶体长大。作为产品的晶浆从循环管上部排出。强制循环蒸发结晶器生产能力大，但产品的粒度分布较宽。 又称为克里斯塔尔结晶器， 一种母液循环式连续结晶器(图3)。操作的料液加到循环管中，与管内循环母液混合，由泵送至加热室。加热后的溶液在蒸发室中蒸发并达到过饱和，经中心管进入蒸发室下方的晶体流化床(见流态化)。在晶体流化床内，溶液中过饱和的溶质沉积在悬浮颗粒表面,使晶体长大。晶体流化床对颗粒进行水力分级,大颗粒在下，而小颗粒在上，从流化床底部卸出粒度较为均匀的结晶产品。流化床中的细小颗粒随母液流入循环管，重新加热时溶去其中的微小晶体。若以冷却室代替奥斯陆蒸发结晶器的加热室并除去蒸发室等，则构成奥斯陆冷却结晶器。这种设备的主要缺点是溶质易沉积在传热表面上，操作较麻烦，因而应用不广泛。

蒸发结晶如何操作

不同结晶有不同方法。应该：用饱和的该种结晶的溶液（因为饱和的不相溶），溶解杂质后再干燥就行了。
