平板太阳能热水器（太阳能热水器的王者-平板集热器）

　　关于太阳能热水方面的应用，我们之前聊过，真空管式太阳能热水器的核心部件-太阳能真空管由我们国家清华殷教授技术优化以及产业先行者的工艺优化，使得我们现在能用上这么便宜，高效的真空管太阳能热水器。

　　但其作为玻璃制品也有不可避免的缺点：易碎，安装必须要有间隙（否则坏了不换），承压使用必须要加更多的成本（热管，U型管）。

　　如上，恰又是平板集热器的正常属性。

　　平板集热器有没有缺点呢？当然有。一般来讲，水温在50度以下，效率非常高，超过60度，其效率会下降很多。 环境温度低于0度，就特别容易被冻坏。

　　即使是如上的这些缺点，在欧洲北部，韩国，日本这些冬季比较冷的国家大部分依然是平板。我们国家算上阳台壁挂式的，平板份额也是非常高。我们甚至有了一块达到15平方的超大平板集热器--用于超大型的热水工程及市政供暖。

　　

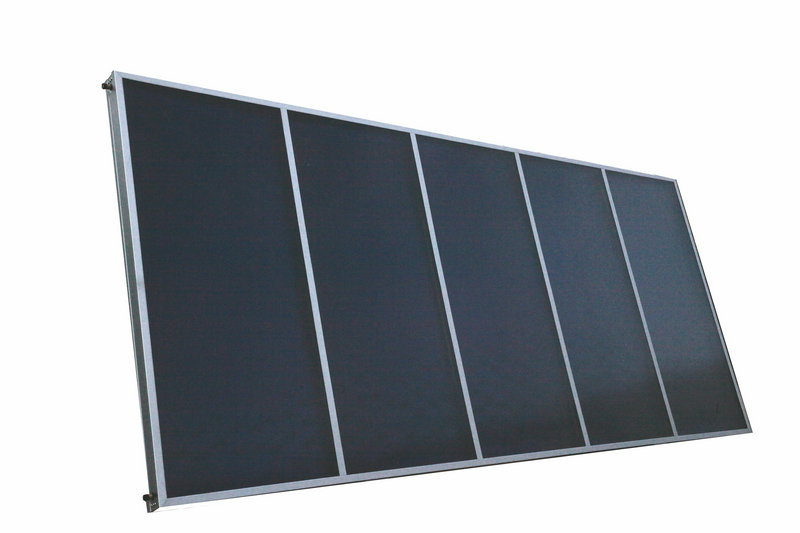

　　高2米，宽6米，吊车直接吊装，非常省事。

　　因为平板的自身这些缺点，在实际应用过程中我们很容易去解决。

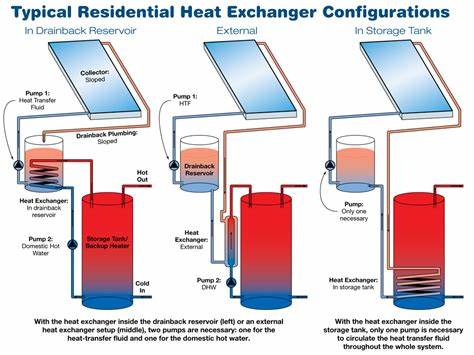

　　先说易冻。早先防冻液相对比较贵的时候，欧洲早就有drain back 系统，我们叫回流排空。因为要解决承压和非承压的问题，在系统设计中需要加盘管或者换热装置（如下图）。目前这种系统设计一些水电工依然喜欢，尤其是第三个系统图。热水器

　　平板

　　上图是带有回水罐的，这种水箱多为承压水箱。

　　后来大家有钱了，或者说防冻液便宜了，我们就用防冻液了。目前平板带有防冻液的系统设计成为了我们的主流。我们的阳台夹套式，欧洲的分体式，韩澳日的一体夹套式，都是加的防冻液。

　　

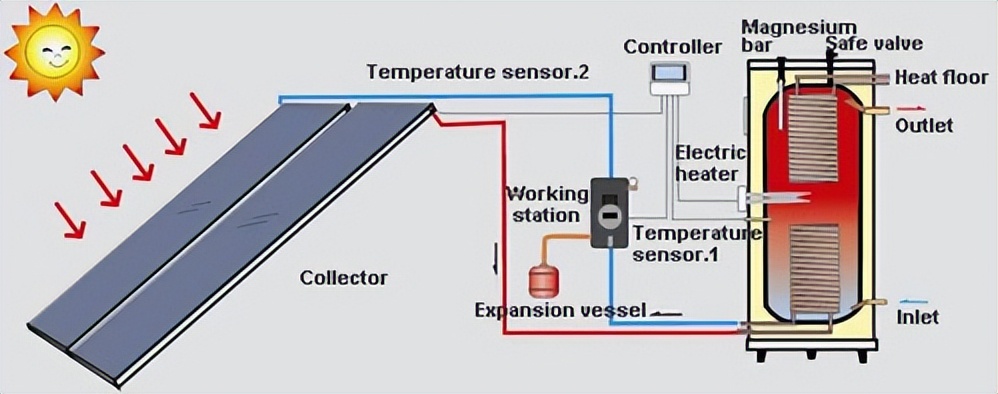

　　欧美比较流行的分体式

　　

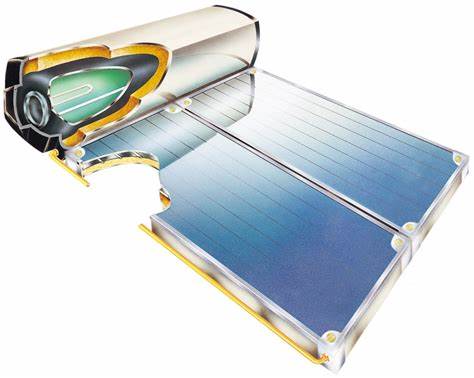

　　一体夹套式

　　集热器

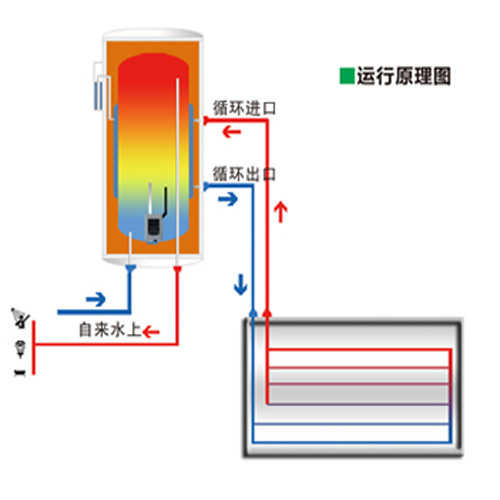

　　我们的阳台壁挂

　　我们再说效率低。水温50度以下，效率低确实是事实。但是出口欧洲的太阳能集热器标准，基于全面积来讲，一般的厂家都能做到70%的热效率。光伏发电效率只有20%，真空管不带反光板，很难达到50%。如此说来，其效率也不低。

　　要知道我们民用对热水的要求是在50度刚刚好，否则容易烫伤。 有的国家还强制加装出水恒温阀确保温度在55度以下。

　　如此说来，平板集热器，这么多年的王者，当之无愧。

　　朋友们，如果你对太阳能热水应用感兴趣，比如生活热水，冲浪浴缸，房屋取暖等等，希望你多关注我，以后我会尽可能的给大家发一些太阳能方面的应用和知识。太阳能

　　谢谢大家支持。
