三菱变频器说明书：FR-D700变频器功能参数设置与操作

　　一、基础知识

　　1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。

　　2、变频器分类：

　　(1)交－交变频器

　　它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。又称直接式变频器。

　　(2)交－直－交变频器

　　先将频率固定的交流电整流后变成直流，再经过变频器逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。

　　二、三菱FR-D700变频器主回路接线

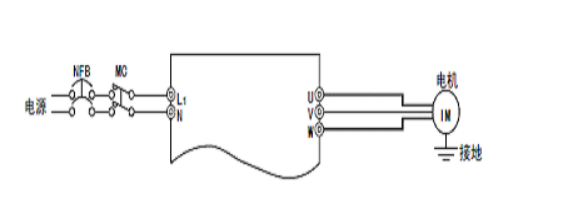

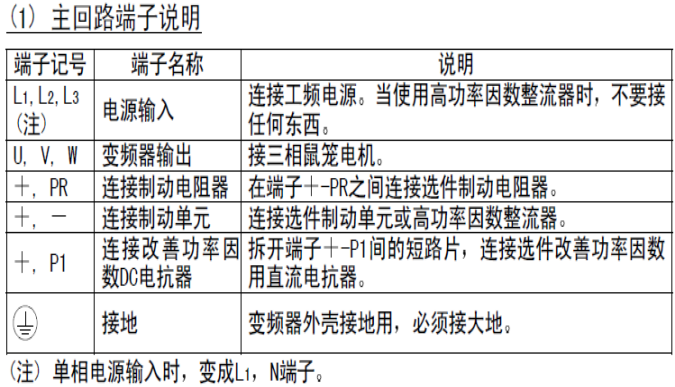

　　1. FR-D700变频器主回路接线图如下图

　　

　　

　　三、变频器的操作面板及使用

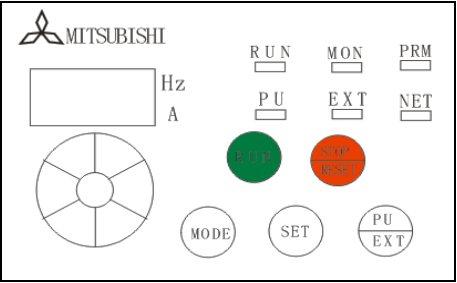

　　1、变频器操作面板如下图

　　说明书

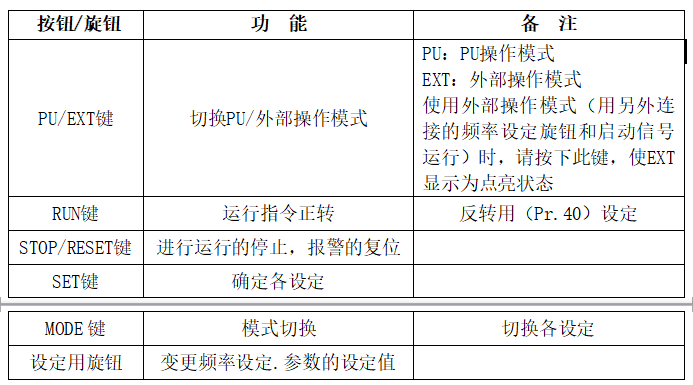

　　2、操作面板各按键功能

　　

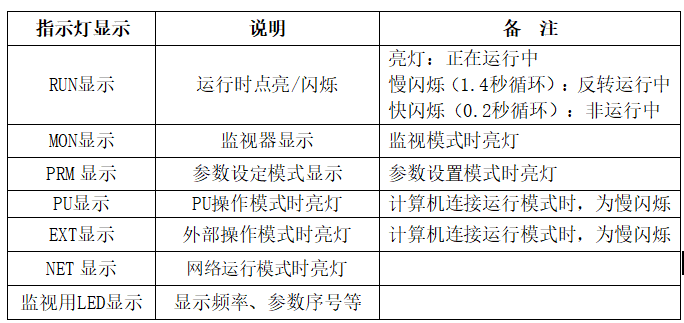

　　3、操作面板单位表示及运行状态表示见参数下表

　　设置

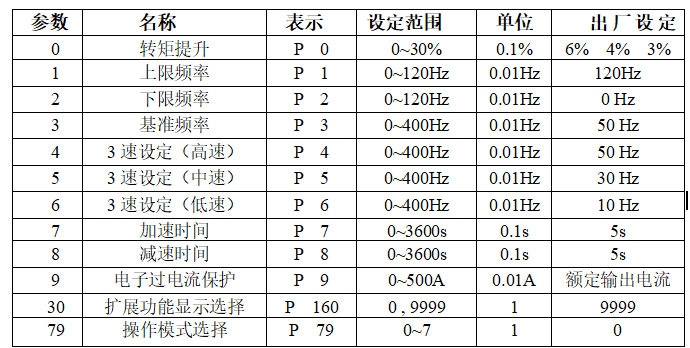

　　4、基本功能参数一览表

　　

　　注意：只有当Pr.160“扩展功能显示选择”的设定值设定为“0”时，变频器的扩展功能参数才有效。

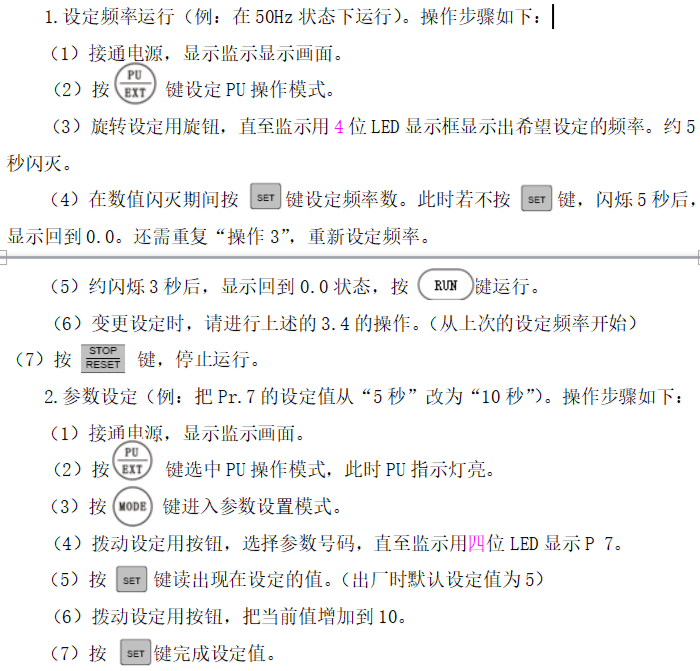

　　四、设置步骤

　　

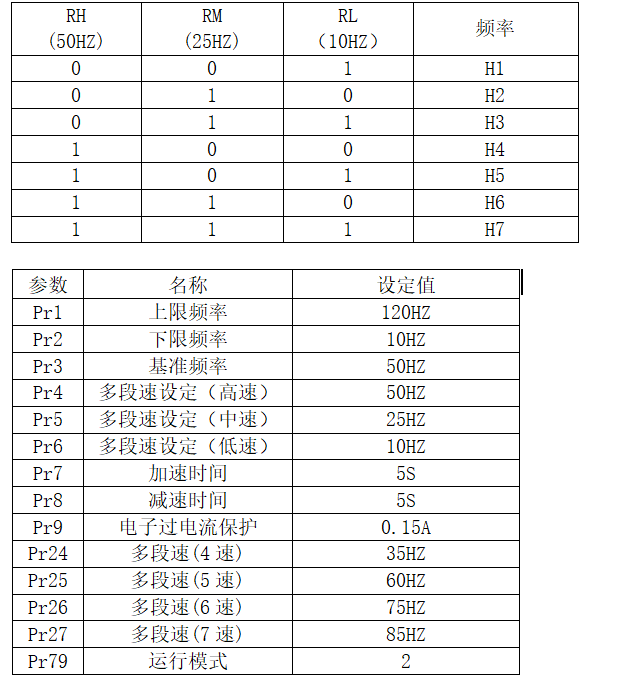

　　五、多段速设置参数

　　多段速输出编码表
